近日，深圳大学材料学院杨楚罗特聘教授团队在化学的权威期刊Angew. Chem. Int. Ed.（影响因子15.336，中科院JCR一区，TOP期刊）同时在线发表2篇论文，分别实现了窄发射深蓝光有机发光二极管（OLED）及窄发射圆偏振绿光OLED的效率突破。
窄发射有机发光材料对高分辨和宽色域的OLED显示技术尤为重要。相比于传统的给受体型热活化延迟荧光（TADF）材料，多重共振型TADF（MR-TADF）材料由于可以同时实现窄发射和高效率，引起了学术界和产业界的极大兴趣。

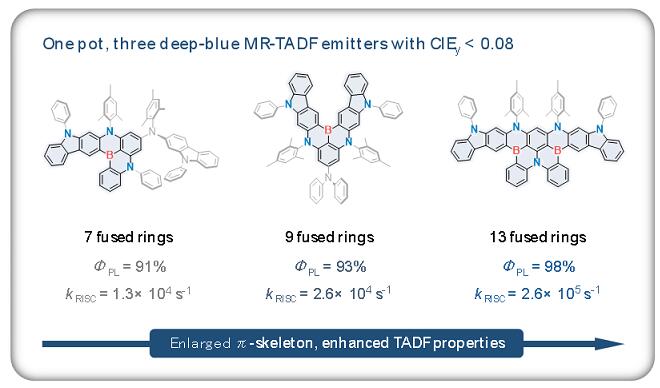

高效窄发射深蓝光OLED
目前，深蓝光MR-TADF材料的设计和制备仍是一大难点。作者采用拓展π-共轭骨架的设计策略，同时提高了材料的发光振子强度和反向系间窜越速率，相应的深蓝光OLED色坐标为（0.14, 0.08），半峰宽为23 nm，外量子效率可达37.6%，创造了目前国际上深蓝光OLED器件效率的纪录。该工作也系统性地研究了分子构性关系，为有效平衡材料光色和激子利用率提供了新思路，对高色纯度深蓝光材料的研发具有指导意义。深圳大学杨楚罗教授、曹啸松助理教授为共同通讯作者，博士后吕夏蕾为第 一作者。

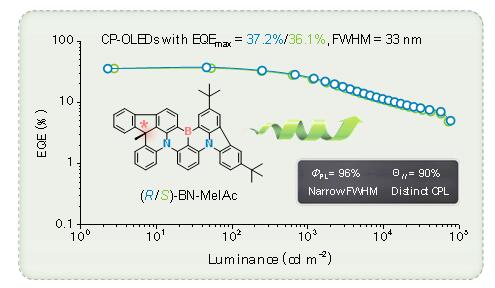

高效窄发射圆偏振绿光OLED
具有窄发射的圆偏振电致发光器件（CP-OLED）在3D显示领域具有广阔的应用前景，然而相应发光材料鲜有报道。作者首次将手性sp3碳单元引入到硼氮芳香稠环骨架中，构建了一组具有高构象稳定性的MR-TADF对映异构体，实现了分子刚性、中心手性和圆偏振效应的有机结合。相应OLED器件表现出明显的圆偏振电致发光信号，同时半峰宽仅为33 nm，外量子效率达到37.2%，且效率滚降较小，是目前已报道绿光CP-OLED的最 高效率。该工作为高效窄发射圆偏振电致发光材料提供了一种简单可行的设计思路。深圳大学杨楚罗教授、曹啸松助理教授为共同通讯作者，硕士研究生杨熠宇、副研究员李能泉为共同第 一作者。
