涉足医疗行业必看 医用显示器七大专业指标

发布时间:2015-11-18 16:13 来源:修大屏 浏览次数:

由于医用显示器和普通显示器的应用领域不同,技术要求的参数要求也不同,下面根据主要参数进行比较说明:

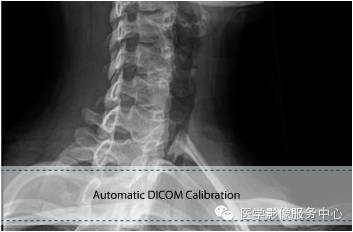

1.支持DICOM PART#14的标准:






    医用显示器必须支持DICOM



    一个专业的医用显示器必须支持DICOM PART#14的标准,也就是说必须具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证影像的显示质量。


    DICOM名词解释: dicom全名是医学数字影像和通讯。它是个编码和数据传输协议。医院里的ct机出来的x光胶片就是遵从这个协议编码的。当然其他仪器比如核磁共振等等也是如此。平时看到的胶片只是打印出来的dicom文件的部分数据。ct机所有的操作包括打印、生成文件、传输都要遵从dicom协议。



2.支持灰阶显示:



    灰阶度是黑白医用影像非常重要的特性,它反映了黑白图像之间的层次。






    医用显示器10bit可显示1024级灰阶,能够更加清晰的分辨图像中的细节



    普通显示器:8bit- 256灰阶,用于显示彩色图象,无灰阶要求,使用普通显卡。



    医用显示器:10bit-1024灰阶,用于显示X光灰阶图象,于诊断相关,要求:10bit~11bit(1024~2048灰阶)。也就是说,从黑色到白色的渐变过程,医疗液晶可以显示1024~2048的灰阶方块,显示的灰阶数越多,灰阶的过渡越平滑。

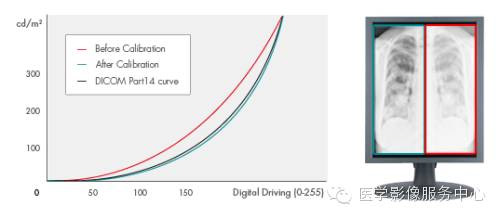

3.支持SBC功能(稳定的亮度控制):



    显示器的亮度是会随着时间而衰减的,普通显示器由于没有稳定的亮度控制和校准,不但衰减较快,平时使用时,也由于受环境的影响,其亮度不能长时间的维持在一个对人体肉眼合适的水平上。而专业的医用灰阶显示器考虑到这一个问题,采取了稳定的亮度控制技术,对显示亮度所反馈的信息随时进行校准,使其始终保持在标准亮度之上,符合临床的阅片标准。

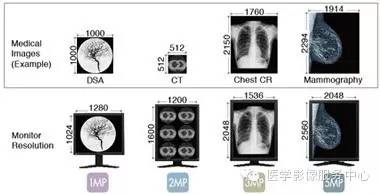

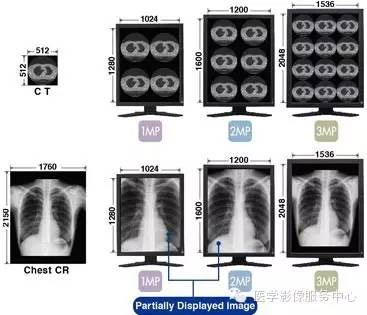

4.分辨率:



    单位面积内实际显示像素的数量,如800×600、1200×1600等。



    普通显示器:一般分辨率为1280×1024、1440×900、1680×1050、1920×1200,最高的也就是30吋宽屏的2560×1600;基本上是横屏显示,竖屏显示应用很少见。



    医用显示器:根据影像的需要,可以横/竖屏转换。




    ☆ 18.1/19.1吋液晶:1024×1280(竖屏)/1280×1024(横屏),称为1百万像素(1MP,MP=mega-pixel,百万像素),常用横屏显示,多适用于CT、MRI、数字胃肠机;



    ☆ 19.6吋液晶:1200×1600(竖屏)/1600×1200(横屏),称为2百万像素(2MP),简称1K,常用竖屏显示,多适用于CR、DSA、数字胃肠机、PACS阅片工作站;



    ☆ 20.8吋液晶:1536×2048(竖屏)/2048×1536(横屏),称为3百万像素(3MP),简称1.5 K,常用竖屏显示,多适用于CCD-DR、PACS诊断工作站;


    ☆ 21.3吋液晶:2048×2560(竖屏)/2560×2048(横屏),称为5百万像素(5MP),简称2K ,常用竖屏显示,多适用于平板DR、乳腺机、PACS诊断工作站。(30吋液晶的横屏分辨率才2560×1600,也只有400多万像素,仅能达到4MP级别)



    医用显示器的分辨率与价格成正比,与放射设备的分辨率相关,相应的设备应当配套相应分辨率的显示器。



5.认证:






    普通显示器:有环保、电磁学相关认证。



    医用显示器:不仅有环保、电磁学相关认证,更重要的是有医疗行业认证,才可以进入医疗领域,被法律承认。



6.安全:



    普通显示器:无液晶屏的保护板,电源为内置方式无特殊要求。



    医用显示器:由于教学的要求和医生的习惯,专配有液晶屏的保护板。针对医用环境配有医疗专用电源。



7显卡:



    灰阶显示要求显卡支持,医疗专用显示器应当配有专用显卡。



    普通显示器有:闪存、速度、3D指标。



    医用显示器有:显示模式、一卡双显、主副显示互换、彩色/黑白转换、10bit灰阶输出、横/竖屏转换。



来源:互联网
