关于LED显示屏逐点校正的基本知识

发布时间:2015-10-21 11:36 来源:修大屏 浏览次数:

1、什么是逐点校正



    逐点校正是一项用于提升LED显示屏亮色均匀度和色彩保真度的技术,即通过对LED显示屏上的每个像素(或每一个基色子像素)区域的亮度(和色度)数据进行采集,给出每个基色子像素的校正系数或每个像素的校正系数矩阵,将其反馈给显示屏的控制系统,由控制系统应用校正系数,实现对每个像素(或每一个基色子像素)的差异性驱动,让LED显示屏的画面纯净细腻,色彩得到真实还原。






    2、逐点校正基本原理



    逐点校正需要“控制系统”和“逐点校正系统”两个系统配合才能完成,其中逐点校正系统负责“生成校正系数”,控制系统负责“应用校正系数”,二者缺一不可。

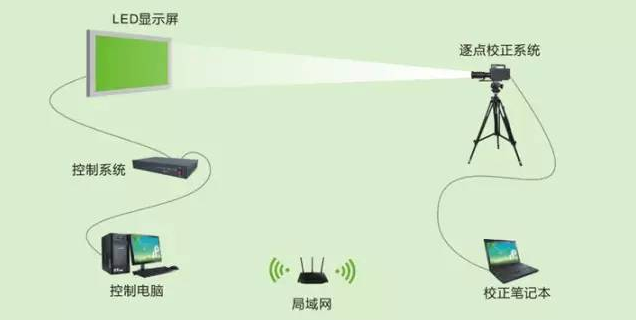

    校正系统通过专业相机对LED显示屏成像,获取每一颗LED灯的亮度和颜色,针对每一个像素生成一组唯一的校正系数,然后将校正系数送给控制系统保存和固化。控制系统在运行时,针对每一像素的图像内容,与校正系数完成高速的乘法运算,从而完成逐点校正。



    逐点校正可分为逐点亮度校正与逐点色度校正。



    逐点亮度校正与逐点色度校正的基本原理



    逐点亮度校正



    通常情况下的亮度校正是LED发光强度的校正。LED显示屏是由像素阵列组成的,每一个像素都有红绿蓝三基色LED组成的,LED的亮暗是由控制系统的脉宽来控制的,不同亮度的红绿蓝LED组合成了我们所需要的各种亮度和颜色。为了实现较好的亮度均匀性,在设定目标之后,对于亮度高于目标值的LED灯,可通过适当压缩其控制脉宽可以降低其亮度,达到目标值。



    逐点色度校正



    逐点色度校正基于色度补偿的基本原理,通过另外两种基色补偿该种基色,通过混色从而实现颜色的调节。举个例子,如果某个像素的红灯太红(也就是说波长太长)的时候,我们可以让该像素红灯亮的时候,让本不该亮的绿灯和蓝灯都带一点点亮(具体绿和蓝带多少亮,是通过图像采集、图像识别、图像处理和运算得出来的结果)。这样,通过混色以后,人眼就感觉这颗红灯就没有这么红了。



    逐点色度校正相对于逐点亮度校正的优势如下:



    1. 逐点色度校正可以取得更高的亮色度均匀性(逐点亮度校正无法解决色度非均匀性问题);



    2. 在逐点色度校正可以获得更小的亮度牺牲。对于一般的显示屏,逐点亮度校正大约需要牺牲15%~20%的亮度,而逐点色度校正则仅需要牺牲5%~8%的亮度。这对于那些使用了多年,亮度已经衰减得比较低的显示屏来说,这个优势显得尤为关键。



    3、LED显示屏为什么要校正?



    显示屏“花”的问题






    因为即使是同批次的LED灯之间,仍然会存在10%左右的亮度偏差,再加上驱动IC的差异,所以显示屏天生就是花的。



    拼接亮暗线问题

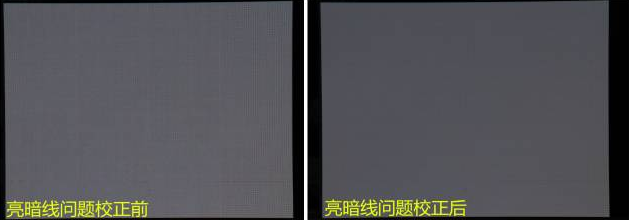

    由于目前的钣金加工精度已经无法满足小间距LED产品的拼装精度要求,所以箱体和模组之间势必会产生亮暗线。



    马赛克现象问题






    由于灯歪或者两批次混用等原因而导致显示屏存在明显的亮暗块。



    色彩失真



    由于LED显示屏的色域范围比较广,所以画面颜色可能会与液晶显示器之间存在差异,即我们所谓的“色彩失真”。通过色度校正技术,可以进行色域空间转换,最大限度还原真实的显示效果。






    4、逐点校正系统具体应用场合

    ——单箱体逐点校正,在生产线上进行逐箱校正,保证出厂的每个箱体达到高度的均匀性;



    ——现场大屏逐点校正,在大屏显示现场选择合适的观看地点进行现场校正,保证显示屏在现场观测位置达到高度的均匀性;



    为什么需要产线校正技术?






    首先,由于LED与驱动IC的差异,使得显示屏生来就很花,特别是小间距,因为其电流都低于5个mA,所以差异会更大,若全部进行整屏校正,对于工厂来说,那将是一项费时费力的工作;



    其次,对于租赁用户来说,多批次箱体混用、使用时限不同的箱体混用的情况时有发生,且需要任意拼接。这两种需求都要求LED显示屏进行产线校正。



    5、关于逐点校正最常见的两种误区



    误区:只有旧屏需要校正,新屏根本不需要。



    正解:由于LED与驱动IC的差异,使得显示屏生来就很花,特别是小间距,因为其电流都低于5个mA,所以差异会更大。所以显示屏在出厂时进行校正,很有必要。



    误区:校正是损伤了显示屏,并且无法恢复原有亮度。



    正解:



    1.为了达到好的均匀性,需要将过亮的灯的亮度往下“压”,对于新屏,只需要压5%~10%就可以了;



    2.校正只是“压”了屏的亮度,并没有“牺牲”屏的亮度;例如,一块屏的亮度为5000cd,假设选择压10%来校正的话,校正后亮度就为5000cd*0.9=4500;校正完后,如果取消校正,亮度马上又会恢复为5000cd;



    也就是说,对于这块屏,无论是校正1次,还是校正2次,还是校正100次,校正完成后亮度还是为4500cd,如果取消校正,马上就能恢复为“5000cd”。
