揭秘数据中心可视化管理

发布时间:2015-09-24 14:52 来源:修大屏 浏览次数:

可视化技术最早运用于计算机科学中,并形成了可视化技术的一个重要分支——科学计算可视化(VisualizationinScientificComputing)。科学计算可视化能够把科学数据,包括测量获得的数值、图像或是计算中涉及、产生的数字信息变为直观的、以图形图像信息表示的、随时间和空间变化的物理现象或物理量呈现在研究者面前,使他们能够观察、模拟和计算。

  物联网、云计算、大数据等技术的发展和普及正把我们带入“万物均互联,一切皆数据”的新时代,人类传统的认知方式和管理手段面临变革,而在数据中心管理中运用数据可视化技术,让IT可视,已得到了成功应用,并被众多行业用户所认可。为什么数据中心需要可视化?怎样才是真正意义上的数据中心可视化管理?如何实现让IT可视?下面让笔者亲自体验并为大家揭秘。

  为什么数据中心需要可视化?

  数据中心是物联网、云计算和大数据技术的交汇点,它是物联网的高密区,云计算的核心,大数据的存储和处理器,也是今天世界上最为复杂的系统之一。数据中心里的设备数量众多,种类庞杂,过多的数据等于没有数据;复杂庞大的数据中心需要多个系统共同进行管理,分离的展示和操作界面破坏了掌控力;管理系统界面单调,互动性差,影响信息传递和操作效率,降低决策和响应速度。

  数据中心可视化,可以让我们实现端到端的IT可视性,提高IT治理和管理水平,最终实现对数据中心卓越的运营,包括提高资源利用率,缩短响应时间,降低使用多种管理工具的复杂度,提升运营效率,加速排障过程,提高可用性等。


让数据中心可视:全息的物理世界


从物理到逻辑:端到端的IT可视化



  因此,可视的才是可管的,复杂的数据中心迫切需要更好的认知和管理手段:可视化。3D可视化让数据中心每个层次都更加清晰可视,并提供整合的多层次整体视图。

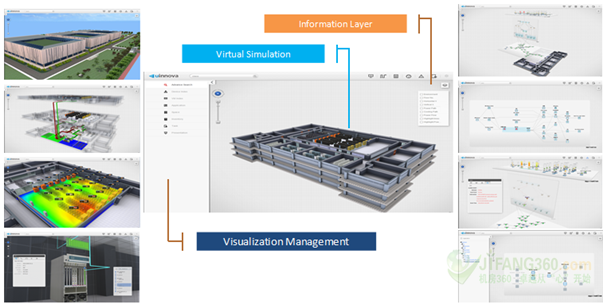

数据中心管理需要全息可视化视图

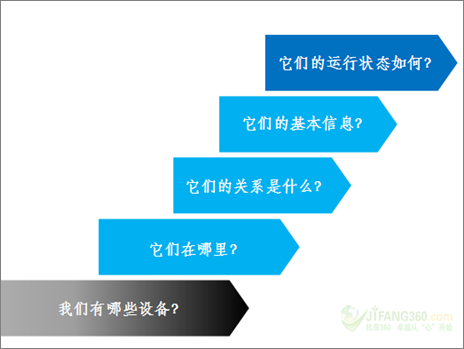

直视数据中心管理的基本问题

  数据中心可视化管理:让IT可视

  采用3D可视化技术对数据中心进行刻画,也被称为虚拟仿真(VirtualSimulation),即通过技术手段把数据中心的一切物理存在的对象进行数据建模(从楼宇到设备,从地板到网线),以3D的方式在计算机中生成出来,供用户进行查看、交互、分析。机房不再需要现实中用脚走过去参观与查看,而是随时随地的以任意一个视角进行切入,比如我想知道核心业务系统的机器分别分布在哪一些机柜之中,或者哪一些机柜空间的空间剩余还是过半的,虚拟3D机房就会直观的通过形象化图景呈现出查询结果。这只是可视化的简单应用,进而我们可以将各种监控设备的运行数据和状态信息与虚拟机房相结合,允许用户从任意时间、任意地点、任意视角查看任意对象的任意信息。

  可视化技术将多种管理系统的复杂信息融汇在虚拟仿真环境之中,以符合人类直觉的方式自然呈现,从而大大提升了信息交互的效率,降低了信息损耗和时间损耗,确保信息传递的准确性和及时性,降低了信息查询和浏览的难度,使运维管理人员能够大幅提升操控效率,加快响应速度,缩短处理时间。运维管理人员可以更从容更精准地审视数据中心的全局图景,清晰掌握各类设备的位置和资产信息,也为有效管理数据中心打下更坚实的基础。

  就具体实现而言,数据中心的可视化已经能够包括以下的内容:

  ●环境可视化

  环境可视化管理功能采用3D虚拟仿真技术,实现数据中心的园区、楼宇等环境的可视化浏览,清晰完整地展现整个数据中心。配合监控可视化模块,可以与安防、消防、楼控等系统集成,为以上系统提供可视化管理手段,实现数据中心园区环境的跨系统集中管理,提高数据中心园区的掌控能力和管理效率。

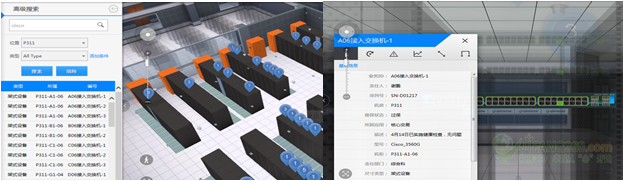

  ●资产可视化

  利用可视化技术建立与实际机房完全一致的3D虚拟环境,其数据可基于资产管理数据库、CMDB、手工录入或批量导入,人们可以在3D场景中任意查询资产对象,查询的结果不再只是一个数据结果,而是辅以形象数据中心的可视化的视觉结果,对这个资产对象的任意信息也都可以利用可视化技术进行表达,比如机器的型号与规格或CPU的负载状况,让呆板的资产和配置数据变得鲜活易用,大大提升了资产数据的可用性、实用性和使用效率。

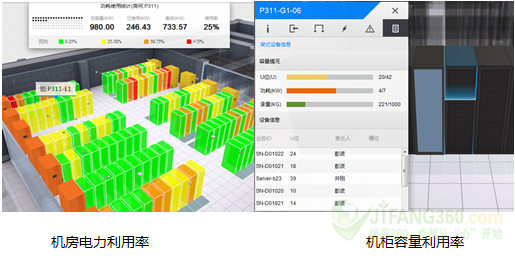

  ●容量可视化

  可视化技术除了能将肉眼可见的对象描绘图出来,还可以将一些状态或信息以图景形式表达。比如在目前机房的电力负荷、机柜剩余空间、机房的各个区域的承重情况,甚至存储的容量情况,都可以利用可视化技术非常形象直观的表达出来,我们不再需要利用原始的数据来推理建立一个心理形象,而能够直接用感官快速理解情况。

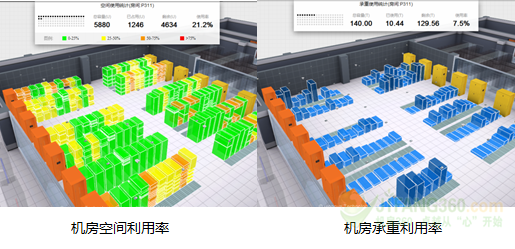

动态空间多条件查询(U高/承重/电力)

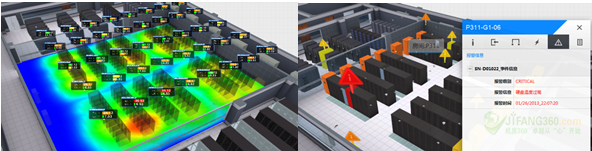

  ●监控可视化

  利用可视化技术将数据中心进行虚拟仿真只是基础工作的第一步,其目的是让这个虚拟环境可为我们所控制,并以此为依托来呈现数据中心的一切状况,所以与监控信息的整合就变得非常有意义,比如机房温湿度方面的状况,电力系统的运行状态,其它如网络监控工具、主机监控工具、存储监控工具或安全监控工具,均可利用可视化技术进行展示,打破目前工具林立,数据分散的局面。

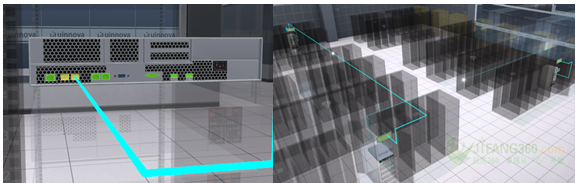

  ●配线可视化

  管线可视化管理以3D可视化手段,梳理数据中心日益密集的电气管道与网络线路,帮助数据中心运维人员从平面图纸及跳线表格中解脱出来,更加直观地掌握数据中心的管线分布及走线情况,从而快速排查及修复管线类故障,提高管线管理水平和故障解决效率。


  ●演示可视化

  演示可视化管理借助图形引擎提供的虚拟影棚、影视工作室和可视化展示等强大功能,满足数据中心基础设施多样化的展示需求,如逻辑关系表达、模拟气流、PPT整合、自动巡检及演示路线定制等,用户可以在平台中制作内容丰富、生动多彩、图文并茂的数据中心介绍和演示内容,以耳目一新的形式展现数据中心的方方面面,有力提升数据中心整体形象,充分体现数据中心管理水平。

  我们经常面临领导参观或同行考察,甚至一些故障分析会议的演示需要,我们需要让别人了解我们的数据中心的状况,但又不太方便让人到数据中心的真正走一圈,一是地点分布可能很广,二是别人也缺乏兴趣与体力去实地浏览一遍。此时利用PPT与3D场景的互动形式,可以非常直观而让人印象深刻的了解数据中心的情况。可视化技术可从跨地区级、园区级、机房级、机柜级、设备级、端口级等多种不同颗粒度的视角切入查看任意对象,并可生成流畅生动的动画,这种交互式的演示可以达到传统手段无法比拟的演示效果。

  实现让IT可视,除了功能要求,一般还需要有一个强大的图形引擎、3D可视化模型库以及一款好的3D机房设计工具支持。在3D可视化项目中,往往涉及到大量的场景、设备和对象需要做可视化建模,因此一个好的3D机房设计工具是必须的;而像数据中心可视化、物联网可视化项目,由于设备类型众多,而且会随着时间推移不断增加新的设备型号,要有效支撑3D可视化长期使用和维护的方便性,就需要独立、可扩展、模型种类丰富、型号齐全的3D可视化模型库。

来源:机房360
