随着社会的不断发展,信息交流和沟通也就变得越来越频繁,越来越重要。各种视听设备、投影设备、会议系统等开始进入各行各业。现在的会议室、多功能厅等,已经不是以前的一张讲台一张椅子一个话筒了,取而代之的是各种先进的多媒体会议及教学设备,如:投影机、影碟机、录像机、视频展示台、多媒 体电脑、电动屏幕。一些大型会议室还配备了同声传译系统、电子表决系统、大屏幕投影、多画面切换系 统等。多种设备的使用必定带来烦杂的设备操作。如:要打开多种设备电源,要关闭灯光,要频繁切换各 种音视频信号,要不断切换投影画面等等。控制系统能同时控制会议室的各种资源,集中管理这些设备。
![](/uploads/allimg/220722/154Q33520-0.jpg)
一、系统介绍
物联中央控制系统技术是汇集音频、视频、计算机、视频会议、灯光、监控、环境控制等系统为一体的智能会议高新技术。只需通过一块控制面板——触摸屏或键钮式面板或无线平板, 即可使庞大离散的单体控制系统尽数关联集成在掌握之中, 外部环境的改善如灯光、温度的设定、传播媒介的选择、音量的细微调节等等均凝聚于指尖。实时的双反馈机制,所有设备状态一目了然。
该系统的技术规范严格按国际标准设计,可靠性和可操作性很高,控制功能齐全,可扩展能力强且编程灵活,可定制相当友好的用户界面,可以将各种操控复杂的专业设备及相关的周边环境设备等通过合理的配置及编程控制达到简约化、人性化的控制,这样会大大减少人为的误操作并可明显提高效率,使非专业人员也可非常容易的控制会议进程及会场模式的转换。
![](/uploads/allimg/220722/154Q330c-1.jpg)

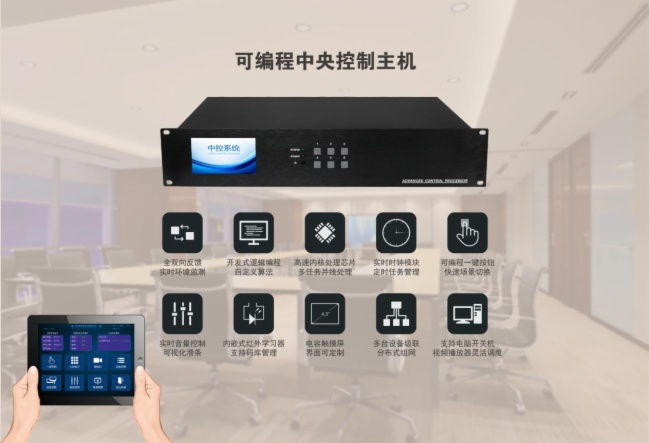

物联智能中控系统参数特点
★ 核心处理器采用主频达400MHz的嵌式处理器,内置512M存储FLASH,能高速处理各种逻辑运算功能,各种私有协议的转换功能,开放式编程,自定义算法,控制逻辑无层数限制;
■ 支持标准TCP协议传输数据,通过路由器和智能手机、平板电脑通信,实现各类设备的智能控制;
■ 支持Android、iOS系统的手机或平板电脑;
■ 中控主机内置WEB配置界面,可方便进行基本参数的配置,提高现场工程师的应用效率;
★ 内嵌时钟功能,可定时管理任务;
★ 前面板显示采用4.3寸电容触摸屏,颜色支持65K色,16位RGB,可实时显示主机IP及中控状态、主机参数的设置,也可配合主机编写逻辑实现一键启动、场景调用等功能;
★ 前面板按键,可编程一键模式,快速场景切换;
■ 1路独立RJ45接口,支持TCP/IP协议;
■ 1路独立可编程RS-485接口,支持全双向通信, 可管理电源控制器,调光器,音量控制器等;
■ 1路独立可编程CAN总线接口,支持全双向通信;
■ 1路独立可编程RS-232输入接口,支持墙面面板和第三方设备进行控制,支持全双向通信;
■ 1路独立可编程RS-232环出接口,支持全双向通信;
■ 16 路独立可编程RS-232/422/485 控制接口,用户可编程,支持全双向通信,RS485用普通5类网线实测1000米控制,屏蔽网线可传输更远距离;
★ 所有控制总线全全双向,方便实现各类传感器和第三方设备数据采集和实时平板呈现;
■ 16 路独立可编程的红外发射接口,支持控制多台相同或不同的红外设备;
★ 16路红外发射接口可配置成数字输入输出IO,整机最大支持32路数字输入输出IO;
■ 设置多种控制协议和代码,支持用户定制协议及逻辑控制;
■ 16 路弱电继电器接口,125VAC 0.3A/30VDC 1A;
■ 16 路数字输入/输出IO 接口,支持ADC,DAC,PWM,方便对接各类传器及电机控制,定制开发;
★ 16路数字输入输出IO可配置成红外,整机最大支持32路独立红外发射接口,海量红外数据存储空间,8000个红外码存储,最大限度满足应用需求;
■ 1路内嵌式红外学习器,方便调式和维护,支持RC-5双码控制;
★ 可控制智慧展厅电脑主机的图片、视频文件的播放、暂停、停止、快进、快退、上一曲、下一曲、静音、音量大小、循环播放控制,支持电脑软关机功能;
★ 支持用户建立自有的红外数据库,免去红外的重复学习,提高现场应用效率;
★ 支持丰富的逻辑控制,实现复杂的联动效果;
★ 支持按钮,滑条,视频窗口和进度条等丰富的界面编辑控件;
★ 支持ASCII码和HEX命令格式,也能支持混合格式命令,对接各类第三方设备;
★ 支持TCP/UDP/HTTP等国际标准控制协议;
★ 支持多级界面,可以方便对大型系统各个功能模块进行分区分块控制;
■ 编辑界面简洁高效,配合专业的UI设计可以做出各类高端界面风格;
★ 界面编程可自适应各种分辨率平板、手机,极大减轻了现场应用工程师的调试难度;
★ 支持网络在线升级,便于用户开发定制及后期项目维护;
■ 国际通用宽适配电源设计(AC100~240V),适用任何国家和地区。
控制设计
1)要求操作简单、人性化、智能化;
2)要求整个系统可靠性高;
3)尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效;
4)能够控制DVD、录像机、MD 进行播放、停止、暂停等功能;
5)能够控制投影机,进行开/ 关机、输入切换等功能,并能够控制电动吊架、屏幕,实现上升、停止、下降等功能;
6)能够控制实物展台进行放大、缩小等功能;
7)能够控制音量,实时反馈音量值,进行音量大小的调节功能;
8)能够控制房间的灯光和窗帘等环境系统,完成对整个房间环境、气氛的改变,以自动适应当前的需要;譬如播放DVD时,灯光会自动变暗,窗帘自动关闭;
9)提供智能控制成分, 如: 体现用户操作的简单性和所以AV 设备按照程序自动的完成联合控制;
10)提供对数字会议讨论系统的智能控制, 包括发言控制(如模式设置,自由发言,轮候发言,先进先出等),提供灯光配合, 实现声像联动的摄像机策略配合;
11)环境控制(包括灯光系统,电源系统,窗帘等)与其他AV 设备配合,以实现自动切换如: 当用户选择DVD并播放时,相应的环境灯光系统和窗帘应该能自动转换到到合适的位置上,而无须用户考虑;
12)对大屏幕的模式控制使领导能在很短的时间内完成对大屏幕, 信息的显示切换, 及环境控制的联合控制. 达到迅速实现用户快速显示的目的;
13)支持语音控制,直接通过语音调取控制场景。
14)支持环境数据采集显示,如温度、湿度、PM2.5、二氧化碳浓度。
15)配合互动传感器可实现丰富的控制效果。
16)内置实时时钟模块,可以设置系统自动开启和关闭的时间。
17)提供远程设备管理功能。使用户能在平板界面直观了解设备运行情况,设备出故障能第一时间排查。
二、系统组成
系统包含可编程网络控制系统、投影(大屏)显示系统、视频传输及切换系统、会议发言系统、专业 音响系统、监控系统、环境监测系统等。
功能说明:
以中央控制主机为中心,无线触摸屏为控制终端;
通过主机上的RS232口控制投影机及投影机吊架,实现投影机升降、开关、信号选择等功能;
通过主机上的 RS232口连接到摄像机的控制口,通过无线触摸屏控制摄像机转动和变焦变倍调节;
通过主机上的 RS485口连接电源控制器,可以控制窗帘、灯光、投影幕布和设备电源,如筒灯的 开/关;射灯的开/关;光管的开/关;或全开/全关等;
通过主机上的RS232口连接音频处理器,控制平板实时同步显示和控制当前通道输入输出音量;
通过控制音视频矩阵,可以实现将所有的音视频输入信号切换到会议室的所有音视频输出设备上;
通过主机上的RS232口和会议主机 RS232接口连接实现摄像机联动捆绑场景控制功能;
通过主机上的IR 口可以控制液晶电视、DVD 等多媒体影音设备;
因为所有的设备都接入中控主机进行了接口和协议转换,所以通过中控主机内核芯片强大的可编 程逻辑处理算法,可以根据客户的现场应用需求对各个设备进行编程控制;对视频、音频、灯光、 影音等设备进行预设及调整;根据需求设计场景模式,一键式完成对整个控制区域的音视频设备 控制,以自动适应当前的会场需求,如:会议前模式、会议模式、会议结束模式等。
会前模式:当选择会前模式时,灯光、音响等设备打开,窗帘慢慢关闭;
会议模式:当选择会议模式时,投影打开,降到适合的位置,投影幕打开,灯光关闭;
结束模式:当选择结束模式时,根据系统设定依序自动关闭所有设备,窗帘打开,关闭系统电源。

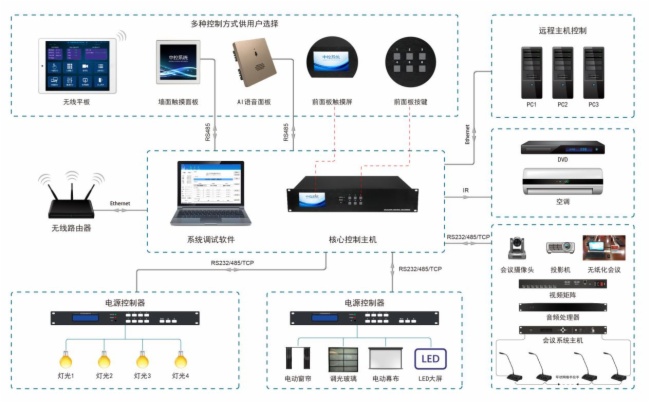

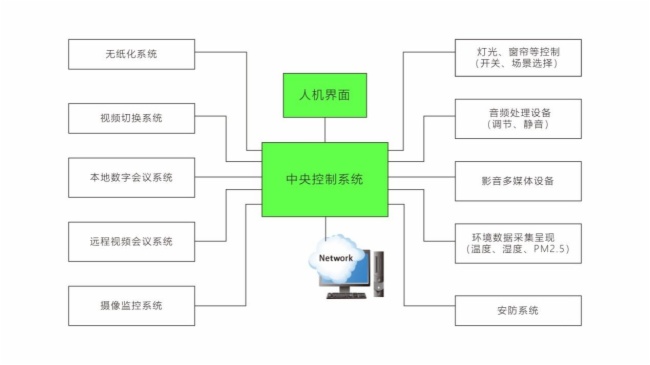

中央控制系统框图
![](/uploads/allimg/220722/154Q320B-2.jpg)
三、系统特点
复杂的应用系统使用简单化
通过控制系统,应用系统中的所有设备都通过主控机进行控制,并通过触摸屏进行操作,使得应用系 统的控制、操作和切换简单明了。使用可编程界面设计软件,能够将复杂的应用逻辑转换成人们熟悉的按 键操作如“打开系统”、“关闭系统”等。您只需在触摸屏上操作,整个控制过程将变得前所未有的轻松。
应用系统智能化,提高资源使用率
有了中控系统,繁锁的操作由控制系统自动处理,复杂的逻辑过程在后台主控机中完成,尽量减少人 为的干预和操作。通过控制系统提供的丰富的逻辑组件进行编程,整个系统将会变得更加人性化、智能化, 大大提高了整个软、硬件资源的使用效率。因此任何一个高质量的工程决不仅仅是众多设备简单的组合, 因为有了控制系统,而使系统更智能,创造出更优的工程。
更好的协调工作,充分发挥各设备的效能
控制系统能够根据用户的应用需求,适时控制各设备的开关,功能的切换,联动相关设备动作与应用 场景进行智能,协调工作,达到最佳的应用效果。
极大的提高系统的可靠性和稳定性
使用控制系统的工程,从设备的布置,常用接口和线缆的安装,我们都严格按照结构化布线和工程施 工规范进行,并充分使用旁路设计、冗余设计;实现应急手动控制、多点控制;对所有设备电源进行智能 电源管理等措施。这些措施能极大地提高系统的可靠性、稳定性。
系统运行有序化,操作简单快捷
在整个系统中,由于现场设备众多,操作将变得繁琐,使用者往往无所适从。有了控制系统,所有的 功能都集中到了触摸屏上,系统将会自动根据您的命令去执行相应的动作系列,包括任意并行或异步、定 时或延时处理,能使系统中的设备按照实际应用逻辑有序地工作。同时,我们可以根据实际应用要求,设 置不同的功能、参数,即形成不同的功能模式,并将这些模式存储起来,以便您随时直接调用,如将预设 的灯光亮度、音量大小以及室内温度定义成预设模式等。
工程更符合用户的需求
使用控制系统,整个控制流程、触摸界面、模式预设等均支持任意定义。通常我们购买的设备都是通 用的,而每个用户的要求、应用场合都不一样,有了控制系统,我们可以根据用户的要求,对系统设备进 行再创造,再设置,使系统设备的功能、参数、性能更符合用户的要求。
实现应急指挥、控制、调度和切换,在最短的时间内处理突发事故
对于一些大型系统、设备往往成百上千,只有控制系统才能快速完成这些设备及这些设备之间的控制 和调度功能。有了控制系统,您能够根据事先设置好的程序,进行快速、灵活的切换和调度,实现应急指 挥、紧急调度功能,在最快的时间内处理突发事故。
实现多会议室的分区和统一控制
通过中控系统,我们整个系统的控制可实现分区分块控制,同一网络环境下的多个会议室可以实现统 一管理和分区管理,单个会议室可独立使用,多个会议室也可组网开会。
实现远程维护、管理和升级
我们已经全面支持网络升级,只要连接到分区的网络,就可以进行远程编程、上传、维护和管理。
全双向反馈、实时了解设备的运行情况
总线控制接口支持全双向反馈功能,可实时显示设备的运行情况及现场环境参数,用户可以实时查看 网络连接状态及设备运行情况,便于后期设备的故障排查及维护。
![](/uploads/allimg/220722/154Q34394-3.jpg)
四、人机界面参考

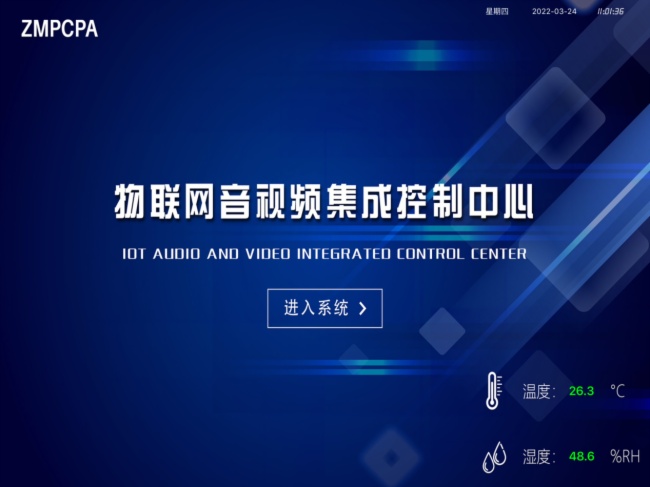

系统主界面
![](/uploads/allimg/220722/154Q3AA-4.jpg)

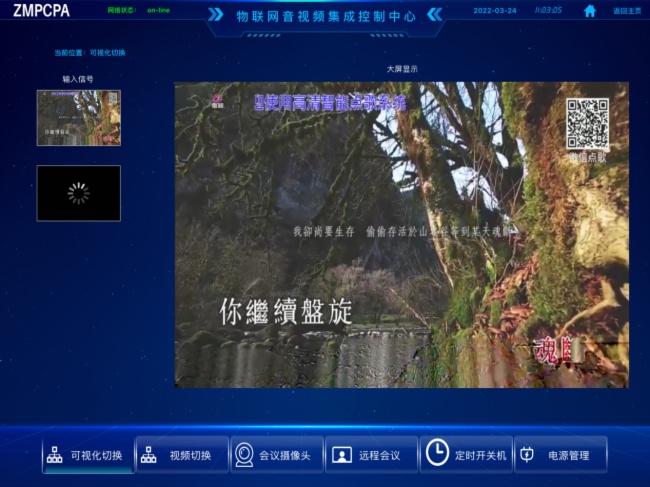

可视化切换
![](/uploads/allimg/220722/154Q33955-5.jpg)

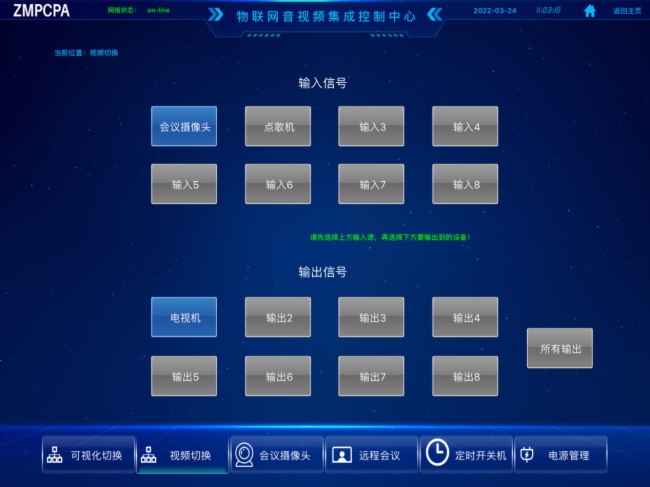

视频输入输出信号切换
![](/uploads/allimg/220722/154Q325B-6.jpg)

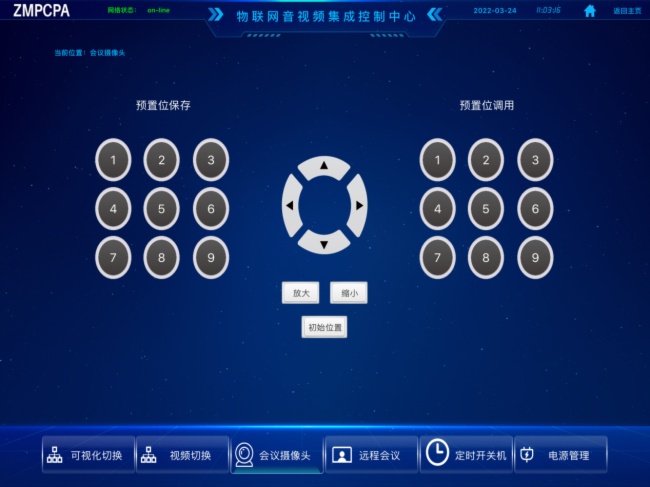

会议摄像头控制
![](/uploads/allimg/220722/154Q31257-7.jpg)

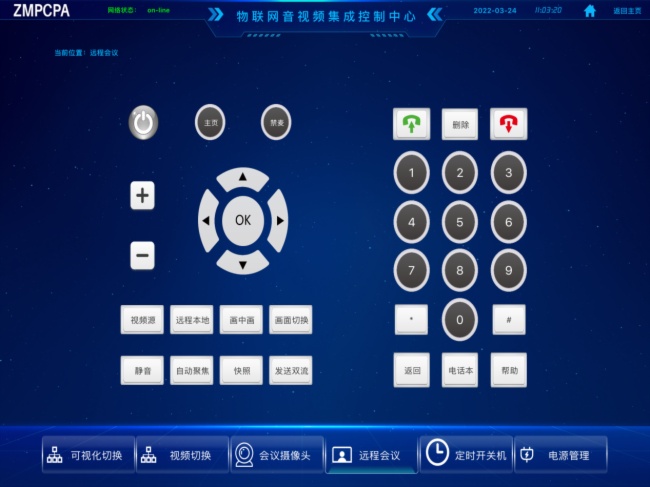

远程会议控制
![](/uploads/allimg/220722/154Q34562-8.jpg)

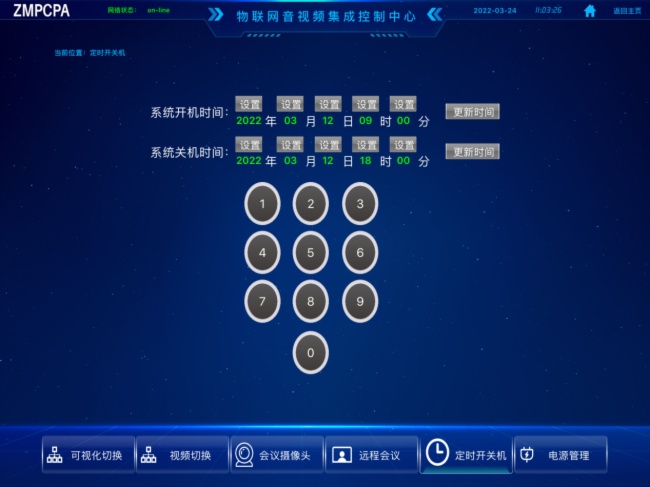

系统定时开关机控制
![](/uploads/allimg/220722/154Q31416-9.jpg)

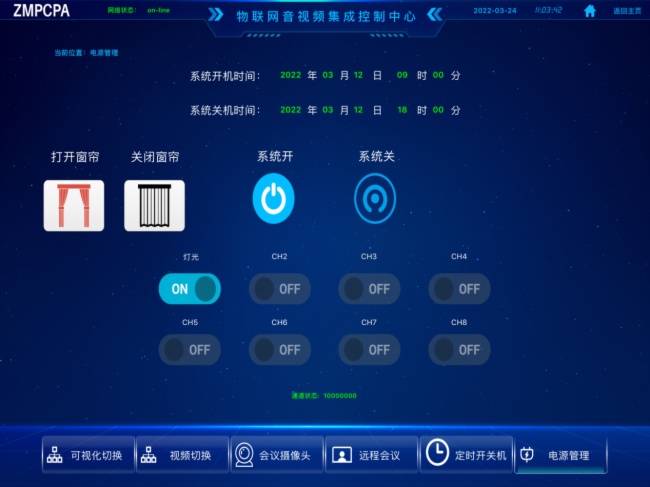

电源控制(空调、灯光、窗帘、投影仪等)
![](/uploads/allimg/220722/154Q33122-10.jpg)

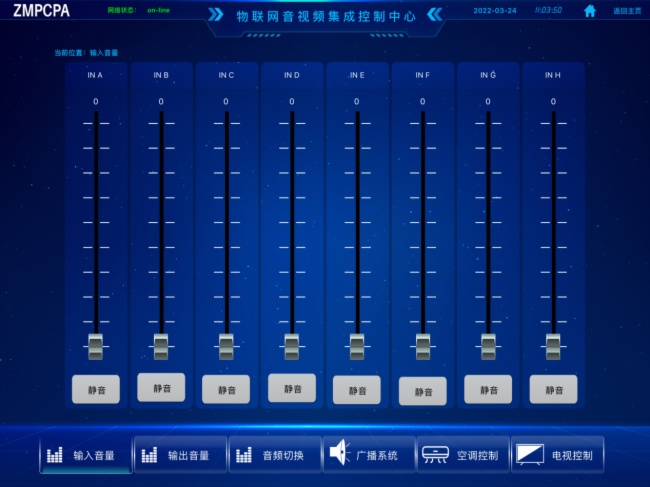

系统音量总控(输入设备)
![](/uploads/allimg/220722/154Q31561-11.jpg)

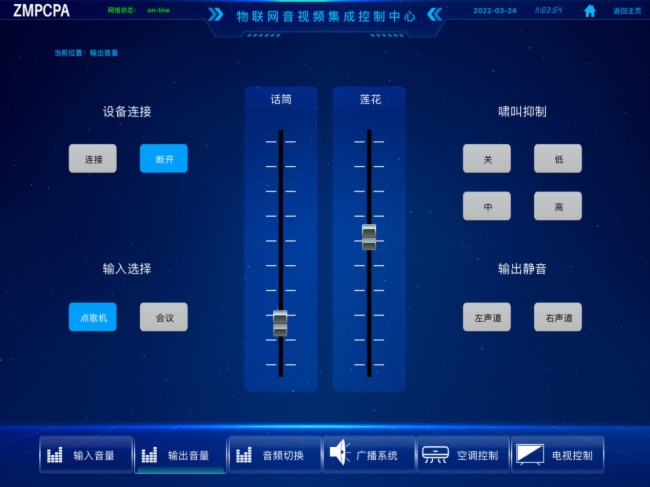

系统音量总控(输出)
![](/uploads/allimg/220722/154Q351Q-12.jpg)

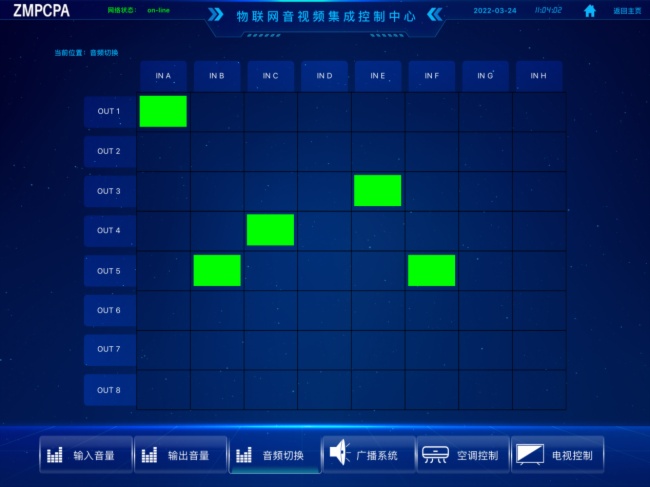

音频切换控制
![](/uploads/allimg/220722/154Q31042-13.jpg)
物联设备(功放、音箱)控制
![](/uploads/allimg/220722/154Q34115-14.jpg)

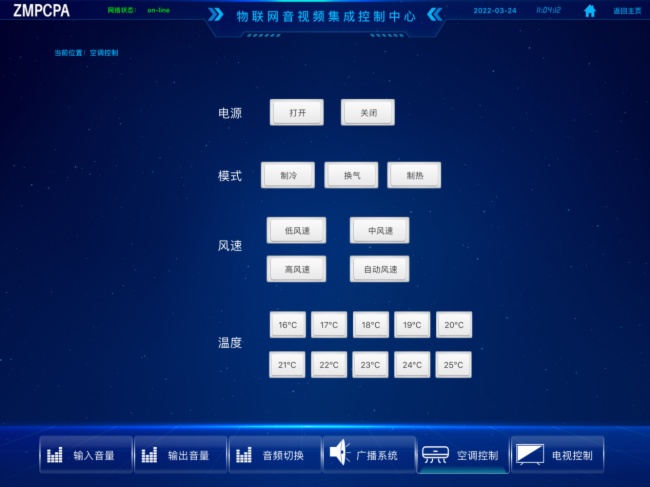

空调设置控制
![](/uploads/allimg/220722/154Q35613-15.jpg)

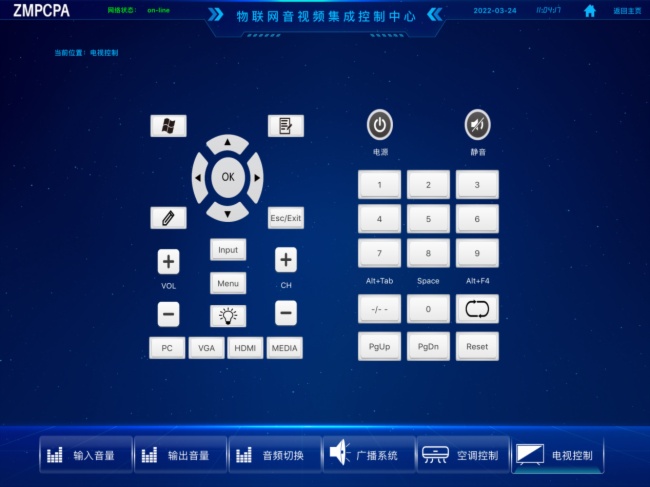

电视设置控制
![](/uploads/allimg/220722/154Q31537-16.jpg)

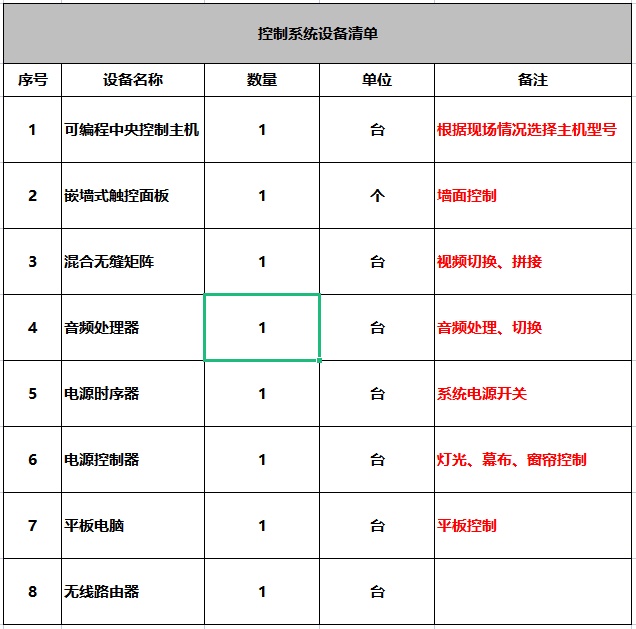

五、物联中控设备清单
![](/uploads/allimg/220722/154Q3F59-17.jpg)

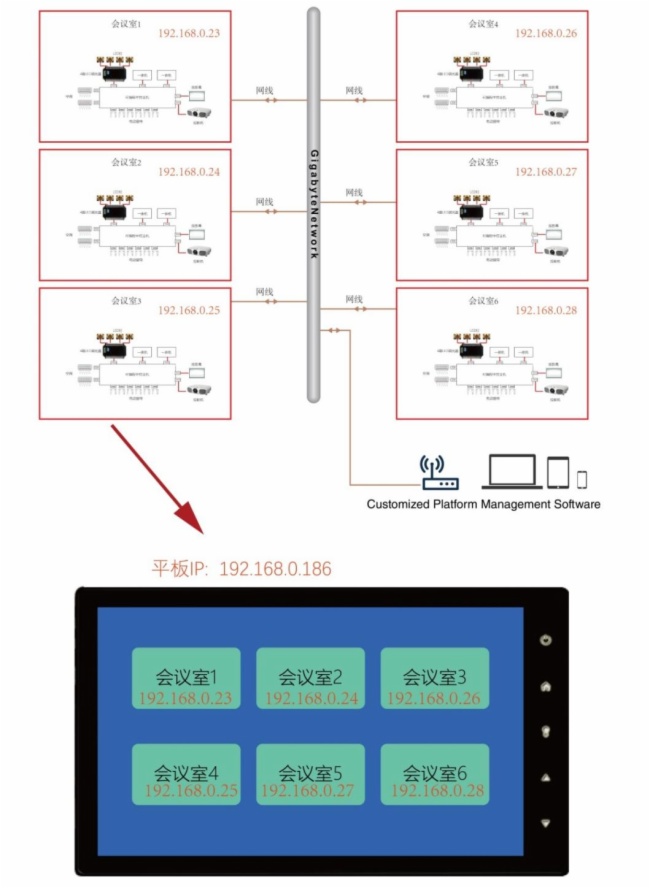

多会议室应用举例:
![](/uploads/allimg/220722/154Q350J-18.jpg)
系统功能说明:
多个会议室通过无线AP组成一个大的网络环境,无线网络信号能很好的覆盖整个会场,每个会议室的中控主机是基于标准的TCP/IP标准网络连接的,移动平板可编程界面可以实现多个会议室的统一控制(如上图),每个会议室也可以单独配置墙面触摸屏(RS485接口)实现独立控制。

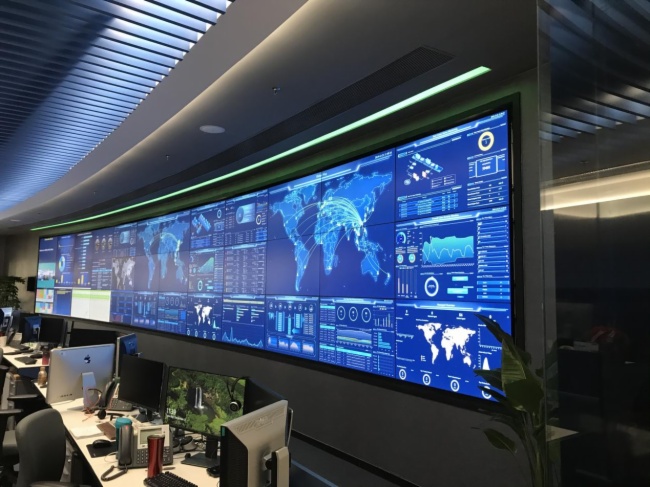

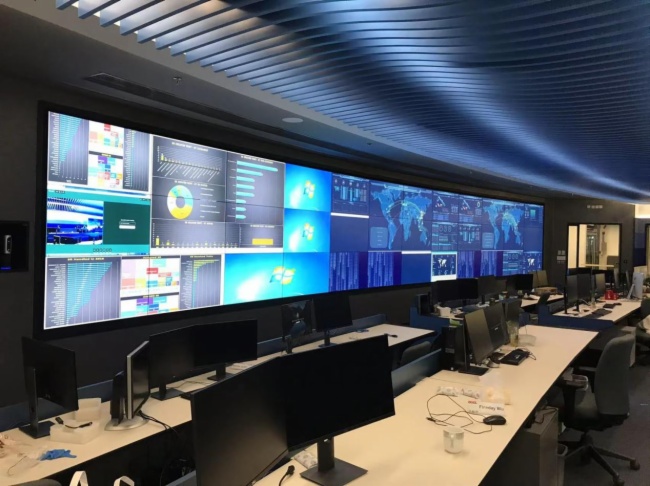

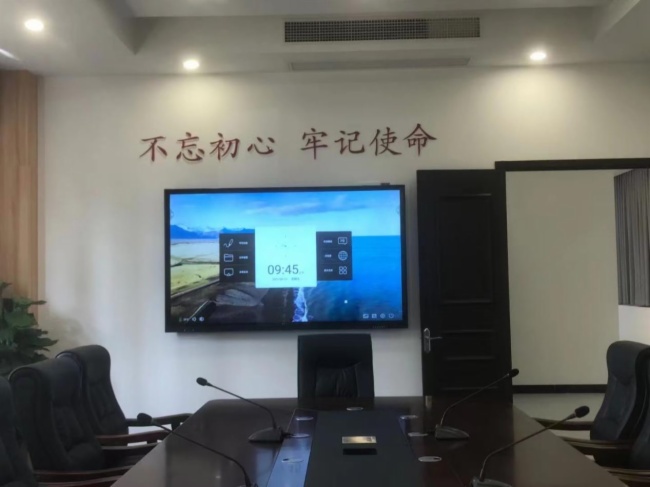

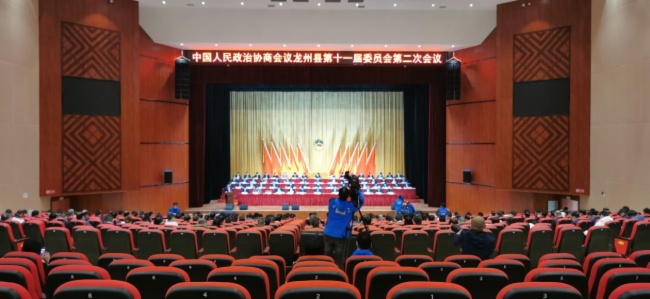

工程案例
![](/uploads/allimg/220722/154Q340H-19.jpg)
![](/uploads/allimg/220722/154Q34B3-20.jpg)
![](/uploads/allimg/220722/154Q3I05-21.jpg)
![](/uploads/allimg/220722/154Q315V-22.jpg)
![](/uploads/allimg/220722/154Q31344-23.jpg)
![](/uploads/allimg/220722/154Q3MH-24.jpg)
