LED显示屏箱体基础知识合集

发布时间:2016-12-08 10:54 来源:修大屏 浏览次数:

 一、箱体的主要作用:



    1.1固定作用:对内固定模组/单元板、电源等显示屏元器件,所有的元器件必须固定在箱体内部以方便整个显示屏的连接,对外固定框架结构或者钢结构。



    2.1保护作用:保护里边的电子元器件不受外部环境的干扰,可以保护元器件,具有良好的防护作用。



    二、箱体的分类:

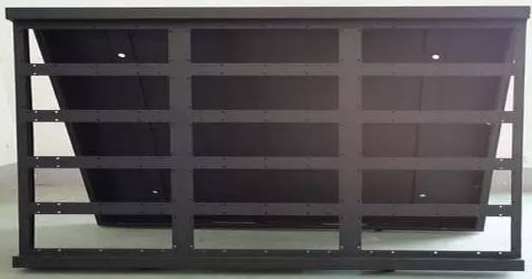

    1、箱体的材质分类:一般箱体为铁质箱体,高端的可以采用铝合金,不锈钢,碳纤维,镁合金和纳米高分子材料箱体等。



    2、箱体的用途分类:主要分类方式与使用环境有关,从防水性能上来说分为防水箱体、简易箱体;从安装地点与维护与显示性能上可以划分为前翻箱体、双面箱体、弧形箱体等。

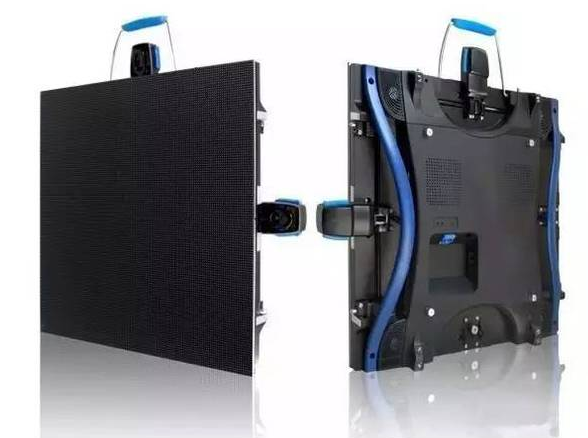

    3、市场主流压铸铝箱体图片






    三、主要箱体的介绍



    1、弧形LED显示屏箱体介绍



  弧形LED箱体是为各种弧形屏特殊设计的LED显示屏箱体。弧形箱体的分类:分为外弧形、内弧形两种,一般弧形箱体都是箱体结构为弧形而模组和单元板为普通材料,再加上弧形的钢结构设计而构成各种弧形显示屏。

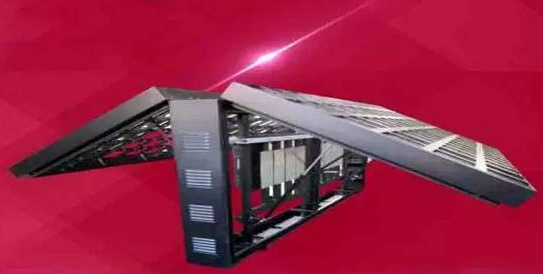

    2、前翻LED显示屏箱体与前维护显示屏的特点



    在特殊的场合必须用到前翻LED显示屏箱体来制作前维护显示屏、前开门显示屏,其主要特点是:整个箱体由前后两半通过上面连接下面打开的方式制作而成。



    箱体结构:整个箱体像个从下而上打开的合叶,下面打开以后可以对箱体内部的元器件进行维修和维护,屏体安装或者维修完毕以后放下外面的一面、锁好纽扣整个箱体具有防水功能。



    适应场合:适用于户外LED显示屏、采用一排箱体安装、后面没有维护空间的情况。



    优缺点:优点是方便后面没有维护空间的情况下进行LED屏屏体的维修与维护;缺点是箱体造价较高、在LED显示屏制作的时候两个箱体之间使用了比普通箱体多几倍的电源线与排线,影响通讯与供电的效率,增加了制作成本。






    3、双面LED显示屏箱体结构



    双面LED显示屏箱体也称为LED双面箱体,主要应用于双面都需要显示的电子显示屏。



    箱体结构:两面显示显示屏箱体结构相当于两个前维护显示屏背靠背相连,双面箱体也是属于特殊的前翻结构箱体,中间属于固定结构、两边与中间的上半部分连接,维护的时候可以把需要对维修或者维护的一面箱体向上打开。



    使用特点:1、屏体面积不能太大,一般为一个箱体一个显示屏;2、主要采用吊装方式进行安装;3、两面的显示屏可以共用一张LED控制卡,控制卡采用分区控制卡,一般两面面积相等,显示内容也相同,只需要把软件里边把内容分成相同的两部分就可以了。






    四、LED显示屏箱体的发展趋势



    近年来,小间距技术借助其更为优质的显示效果以及能够更好地融合3D、VR/AR、互动等新兴技术来表达创意的优点积极进军户外固装LED显示屏领域,同时也不断开拓了大量的新兴市场,像加油站广告牌、电子阅报栏、公交站台等细分市场原来无法使用小间距的地方,现在都可以被广泛使用。



    但小间距LED显示屏在户外固装领域发展迅猛,给工程显示行业带来巨大改变与提升的同时,我们也发现一些随之而来的改变:比如说,市场上以铁箱为主的模组由于重量重、精度差、强度不够等缺点已经跟不上LED显示屏小间距的发展需要了,而一些新型模组材料日益受到市场关注。



    而这其中目前来讲市场呼声最高的当属“压铸铝”。

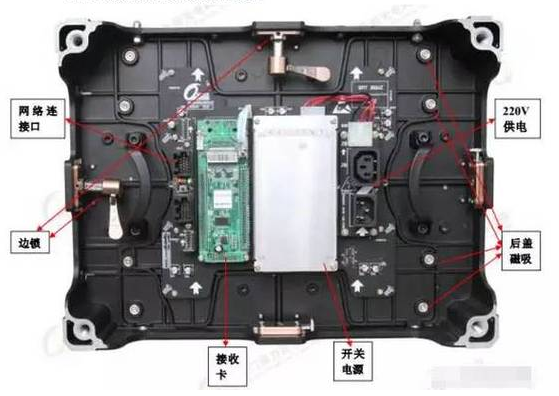

    压铸铝箱体经过几年的发展重量越来越轻,结构也越来越合理,精度也更高,基本可实现无缝拼接。最新压铸铝显示屏不仅仅是传统显示屏箱体的简单升级,从结构、性能方面都进行了全面的优化更新,是采用专利制作的紧凑型户内租赁显示屏,箱体拼接精度高,拆装、维护极为便捷。



    除了压铸铝之外,还有很多新型材料也开始受到业内关注,比如说:碳纤维、镁合金、型材、纳米高分子材料等作为热门LED显示屏箱体替换材料,它们各有其不同的优势:



    碳纤维LED显示屏箱体:






    设计超薄、质量轻、强度好、耐拉力有1.5吨,每平方米的重量仅为9.4kg。而且采用全模块化的设计,维护保养更方便,45度直角边可实现屏体90度拼接安装,同时提供非透明背板,适合体育场馆、户外广告灯领域大面积安装。

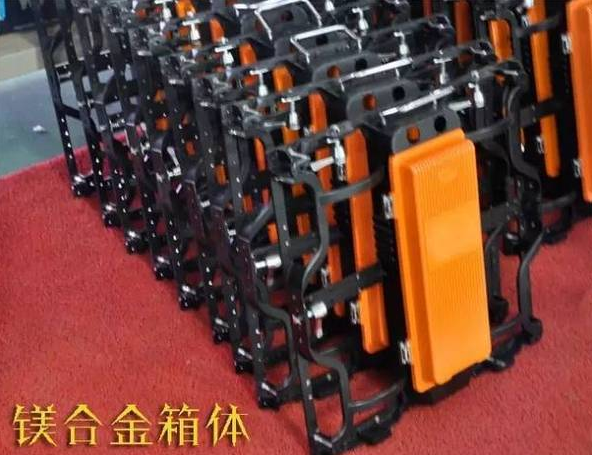

    镁合金LED显示屏箱体:






    密度小(1.8g/cm3镁合金左右),比强度高,比弹性模量大,散热好,消震性好,承受冲击载荷能力比铝合金大,耐有机物和碱的腐蚀性能好。镁合金用作LED显示屏箱体具有性价比高、安装简便,极佳的散热等优势。



    纳米高分子材料LED显示屏箱体:






    具有防震抗摔的特点,同时重量要比常规箱体轻很多,单个箱体重量仅为4.5KG、5.1KG。装卸简单、搬运轻便,且桁架成本低、运输费用低。



    纵观下来它们最大的共同优势无外乎轻、薄,易安装。这就是一种未来发展趋势,而很明显“铁箱”已经不再适应这种趋势,未来被更好的新型材料取代是注定的。但是它真正被清出市场还需要一个漫长而持续的过程,因此就目前而言它还具有成本低、生产周期短等优势(这也正是目前新型材料需要突破的地方),暂时还不会完全被市场摒弃。



    结语



    随着户外固装LED显示屏日渐受到客户的广泛青睐,客户的产品需求也发生了变化,在选择产品时更倾向于选择能满足自己更多样化、个性化的需求的产品。就像LED显示屏箱体替代材料研发一样,虽然已经出现了这么多新型材料,但是行业内仍有很多人还在继续探索其他更高可靠性、更高性价比的新箱体材料。屏企必须实时关注并抓住发展新机遇——积极研发新产品,才能不断进步、不断开辟新的市场。
